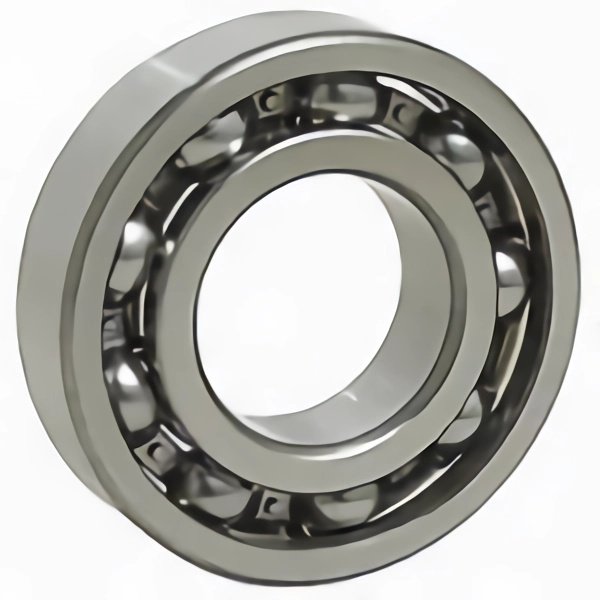

Rolamentos Miniatura e Pequeno de Tamanho Métrico – Abertos são rolamentos de precisão fabricados com dimensões métricas, com diâmetros de diâmetro tipicamente de 1 mm a 10 mm e diâmetros externos de 3 mm a 30 mm. Esses rolamentos de configuração aberta (sem vedações ou escudos) são projetados para mecanismos ultracompactos que exigem atrito mínimo, velocidade máxima e controle rotacional preciso em equipamentos padrão métrico.
Principais Recursos Técnicos:
Padrões de tamanho métrica: Em conformidade com as dimensões ISO 15 e DIN 625 . Séries comuns incluem 68, 69, 60, 62, 63 e as séries MR (ultra-miniatura). Tamanhos típicos: 681 (1×3×1 mm), 694 (4×11×4 mm), 608 (8×22×7 mm) e série 6200 (10×30×9 mm).
Design aberto: Sem vedações ou escudos, permite fluxo irrestrito de lubrificante, menor torque possível e maior capacidade de velocidade. Rolamentos abertos aceitam sistemas externos de lubrificação (névoa de óleo, gotejamento ou óleo circulante) e são preferidos para fusos de alta velocidade e aplicações de instrumentos de precisão.
Graus de precisão: Disponíveis em P0 (ABEC 1) para uso geral, P6 (ABEC 3), P5 (ABEC 5), P4 (ABEC 7) e P2 (ABEC 9) para aplicações críticas de alta precisão. Rolamentos métricos miniatura rotineiramente alcançam tolerâncias P5 e maiores.
Materiais: aço cromado (52100) para aplicações padrão; aço inoxidável (440°C) para resistência à corrosão; cobre de berílio ou M50 para ambientes especializados. Cerâmica híbrida (esferas Si₃N₄) disponível para ultra-alta velocidade e isolamento elétrico.
Projeto interno: Geometria de sulcos profundos proporciona capacidade de carga radial e axial equilibrada. Complemento otimizado da esfera (Grau 3, 5 ou 10) e acabamento da superfície do canal (Ra ≤ 0,02 μm) minimizam atrito e vibração.
Opções de gaiola: gaiolas tipo coroa (fita) em aço ou resina fenólica; gaiolas de poliamida para baixo ruído; Projetos completos (sem gaiola) para capacidade máxima de carga em velocidades reduzidas.
Lubrificação: Para rolamentos abertos, óleos de baixa viscosidade ou lubrificantes secos (MoS₂, grafite) minimizam o torque de arrasto em altas velocidades. A graxa não é retida sem vedações.
Características de torque: Rolamentos miniatura abertos exibem o menor torque possível de partida e funcionamento (tão baixo quanto 0,1 g·cm), essencial para instrumentos sensíveis e giroscópios.
Capacidade de velocidade: Com lubrificação adequada, rolamentos miniatura abertos podem atingir velocidades superiores a 100.000 RPM para os menores tamanhos (diâmetro de 1–3 mm), limitados principalmente pelo design da gaiola e pelo método de lubrificação.
Aplicações:
Rolamentos métricos miniatura abertos são ideais para instrumentação, giroscópios, potenciômetros, sensores codificadores, medidores de fluxo, peças de mão dentárias (400.000+ RPM), micro-turbinas, bombas miniatura, atuadores aeroespaciais, estágios de posicionamento óptico, equipamentos de fabricação de semicondutores e dispositivos médicos. Esses componentes de precisão proporcionam rotação confiável e de baixo atrito nos sistemas micromecânicos mais exigentes.
| Inquiry | Part Number | Seal Type | Ring Material | Bore Diameter (d) | Outer Diameter (D) | Width (B) | Dynamic Radial Load | Static Radial Load | Max. Speed （rpm) |
|---|
