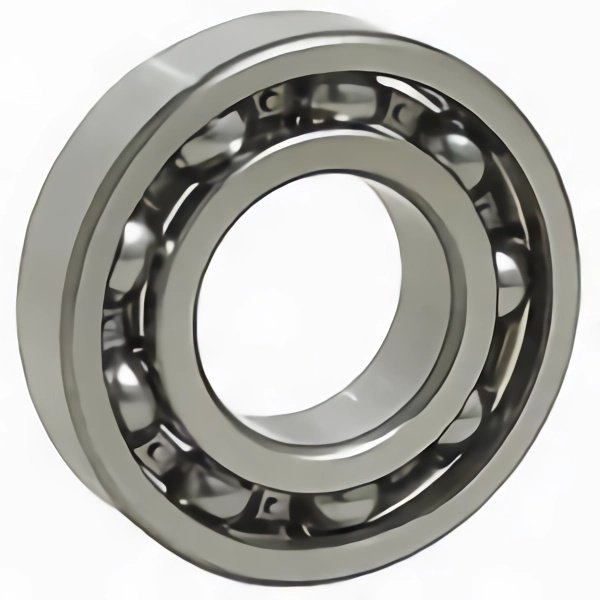

Rolamentos Miniatura e de Pequeno Tamanho de Polegada – O Open OD Standard são rolamentos de precisão fabricados com dimensões imperiais (polegadas), com diâmetros externos tipicamente variando de 0,1250 polegadas (3,175 mm) a 1,0000 polegadas (25,4 mm). Esses rolamentos de configuração aberta (sem vedações ou escudos) são projetados para mecanismos ultracompactos que exigem atrito mínimo, velocidade máxima e controle rotacional preciso.
Principais Recursos Técnicos:
Padrões de tamanho em polegada: Em conformidade com as dimensões da série de polegadas da ABMA (American Bearing Manufacturers Association ), incluindo designações das séries R, RLS, RMS e F. Tamanhos comuns incluem R2 (0,125" de diademonia × 0,375" de ordem), R4 (0,250" × 0,625"), R6 (0,375" × 0,875") e R8 (0,500" × 1,125").
Design aberto: Sem vedações ou escudos, permite fluxo irrestrito de lubrificante, menor torque possível e maior capacidade de velocidade. Rolamentos abertos aceitam sistemas de lubrificação externos (névoa de óleo, gotejamento ou óleo circulante) e são preferidos para fusos de alta velocidade e aplicações de instrumentos.
Graus de precisão: Disponível em ABEC 1 (P0) para uso geral, ABEC 3 (P6), ABEC 5 (P5), ABEC 7 (P4) e ABEC 9 (P2) para aplicações críticas. Rolamentos de polegadas miniaturas rotineiramente alcançam ABEC 5 ou mais devido a processos de fabricação precisos.
Materiais: aço cromado (52100) para aplicações padrão; aço inoxidável (440°C) para resistência à corrosão; cobre de berílio ou M50 para ambientes especializados. Bolas cerâmicas (Si₃N₄) opcionais para versões híbridas.
Projeto interno: Geometria de sulcos profundos proporciona capacidade de carga radial e axial equilibrada. Complemento otimizado da esfera (Grau 3, 5 ou 10) e acabamento da superfície do canal (Ra ≤ 0,02 μm) minimizam atrito e vibração.
Opções de gaiola: gaiolas tipo fita (coroa) em aço ou resina fenólica, ou designs de complemento completo (sem gaiola) para máxima capacidade de carga em velocidades reduzidas.
Lubrificação: Para rolamentos abertos, óleos de baixa viscosidade ou lubrificantes secos (MoS₂, grafite) são usados para minimizar o torque de arrasto em altas velocidades. A graxa não é retida sem vedações.
Características de torque: Rolamentos miniatura abertos exibem o menor torque possível de partida e funcionamento (tão baixo quanto 0,1 g·cm), essencial para instrumentos sensíveis e giroscópios.
Aplicações:
Rolamentos abertos de polegada em miniatura são ideais para instrumentação, giroscópios, potenciômetros, sensores codificadores, medidores de fluxo, peças dentárias, bombas em miniatura, atuadores aeroespaciais, estágios de posicionamento óptico e equipamentos de fabricação de semicondutores. Esses componentes de precisão proporcionam rotação confiável e de baixo atrito nos sistemas micromecânicos mais exigentes.
| Inquiry | Part Number | Seal Type | Ring Material | Bore Diameter (d) | Outer Diameter (D) | Width (B) | Dynamic Radial Load | Static Radial Load | Max. Speed （rpm) |
|---|
